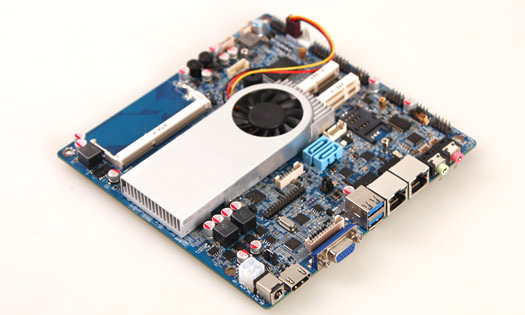

MI-5200DL是支持Intel第五代Boradwell平臺的集顯主板解決方案，它支持i3、i5等15W超低功耗超極本CPU，CPU集成南橋功能及Intel HD Graphics 5500顯示核心，支持HDMI 1.4b 4K 極清顯示，板載千兆網卡。顯示可選VGA接口（內置VGA插針），一個HDMI，雙通道24bit LVDS。6個USB2.0 （其中一組插針是紅外、藍牙信號），后置2×USB3.0，板載2×SATA3.0，可以實現快速存儲。擴展方面內置2×COM口插針，2× Mini-PCIe，分別支持mSATA，PCLe+USB+3G信號。MI-5200DL符合Intel Thin mini-ITX標準,可使用于中高端數字標牌等設備中。 適用范圍：數字標牌、電子白板、AIO等 特點：
·Intel 第五代Boardwell平臺，支持i3、i5等15W超低功耗超極本CPU ·DVI/VGA、內置VGA插針、HDMI，雙通道 24bit LVDS ·2×Mini-PCIe，1個可選mSATA/PCIe+USB,1個支持PCIe+USB+3G信號 ·6×USB ，其中后置2個USB3.0 具體規格：
CPU | Intel第五代Haswell U系列處理器酷睿i5 5200U，可睿頻到2.7GHz | 芯片組 | CPU內集成 | GPU | CPU集成顯卡核心HD Graphics 5500，支持HDMI1.4b 4K極清顯示 | 顯示 | DVI/VGA、內置VGA插針、HDMI | 內存 | 1xSO-DIMM，DDR3L 1333/1600MHz Memory，Max.8GB | 存儲 | 2個SATA3.0接口，可外接HDD | 網卡 | 板載千兆網卡 | USB | 6 × USB（后置2 × USB3.0,前置2組USB插針） | 后I/O接口 | DC-IN，12V、19V 電源適配器自適應 1 x HDMI 1 x DVI/VGA 2 x USB3.0 2 x 1000M LAN 1 x Audio-out&Mic-in | 擴展接口 | 2個全高M(jìn)ini-PCIe（1個支持mSATA，1個支持PCIe+USB+3G信號） 2 x COM插針 | 音頻 | 集成6聲道音效ALC662-VDO聲卡芯片 | 供電 | DC-IN供電（12V/19V兼容） 支持JAHC功能（RTC定時開機功能、上電自動開機功能，紅外遙控功能） | 散熱 | 主板自帶CPU散熱器，且風扇轉速可調 | 版型 | Thin Mini-ITX | 尺寸 | 17 x 17cm |
|
