商用導電珠是一種核殼結構，核是高分子聚合物，殼是金鎳合金。導電珠直徑根據上下基板間的距離可選擇10-13um，誤差在0.5um以下。導電珠與UV膠混合后進行固化工藝，使z方向上下層間導通。

利用顯微鏡觀察金屬pad上的導電珠情況，在明場條件下由于入射光被金屬pad阻隔，顯微鏡中看不到pad下方的導電珠情況。在暗場模式下，金屬粒子和pad邊緣有很強的對比度，如下圖所示。但這種模式看不到pad下方的金屬粒子。

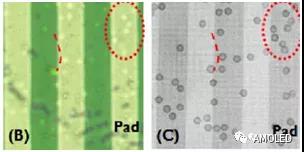

在DIC（Differential Interference Constrast）技術條件下，可以看到在pad上面有因為導電粒子的反作用力導致的凸起，可以得到pad下方的粒子信息，如下圖所示。通過x-ray顯微鏡來確認相同位置pad下方的粒子確實存在。DIC模式是粒子狀態快速準確確認的一種可靠手段。

pad和導電粒子間的擴展電阻Rsr由下式估算

pad和metal代表電阻率，a代表接觸部分的一半，SEM電鏡確認接觸面大約2um。值得注意的是，pad間就算只有一顆導電粒子，也足以保證pad間的連接是正常導通的。如下圖紅色標記所示。

由于后續會將玻璃基板給LLO掉，襯底只保留了CPI或者YPI層，混有導電粒子的膠可能會對金屬線造成損壞，例如屏體AA區周圍的Data line和Scan line。當前道工序有SiOx碎片殘留，混入有機膠內時，屏體經過60℃/RH90% 100h驗證時，金屬走線所在的無基層會出現輻射形裂紋，金屬線阻抗增加，信號傳輸會相對其他線路變慢。如下圖所示。

另外，還會有兩顆粒子疊加被過度擠壓，導致上方數據走線出現同樣的裂紋，造成信號延遲的現象，如下圖所示。

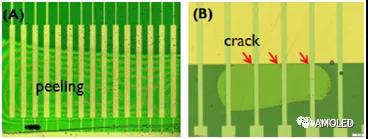

在array段，光刻機殘留、無機材料殘留都有可能落在pad上，造成pad接觸不良。此外，Plasmas清洗工藝經常用來清潔金屬或者ITO表面，離子氣體一般包括Ar、CF4、O2等，但是由于pad間的粘附力波動，會出現peeling問題，如下圖所示。有機膠中的空氣氣泡或者真空氣泡也會造成走線的斷裂，導致通信中斷。

下面欣賞一下成品：

5.6寸，內外彎折半徑4mm，彎折次數20萬次

卷曲雙面顯示技術
